400M腔体耦合器
[修改时间：2010/11/26 16:06:04  浏览次数：2636]


　　产品名称：400M腔体耦合器
　　产品型号： OHQ-400-*D

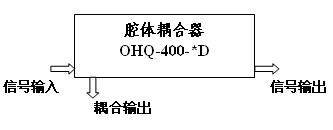

耦合器是将350-500MHz段的主线信号通过耦合端口按一定的比例耦合部分功率输出，其他功率从输出端口输出的一种装置。


产品型号

OHQ
-400-6D

OHQ
-400-8D

OHQ
-400-10D

OHQ
-400-12D

OHQ
-400-15D

OHQ
-400-30D

OHQ
-400-45D

工作频率（MHz）

350-500

工作带宽(MHz)

30

插入损耗（dB）

≤1.8

≤1.6

≤1

≤1.0

≤1.0

≤0.8

≤0.4

耦合度
Coupling（dB）

6±0.5

8±0.5

10±0.5

12±0.5

15±0.5

30±0.6

45±0.6

驻波比 SWR

≤1.25

隔离度（dB）

≥25

≥27

≥30

≥30

≥35

≥50

≥60

最大输入功率（W）

200

接头类型

N

工作温度（℃）

-35～+75

尺寸（mm）

160×70×28（含接头）

240×70×33（含接头）

重量（kg）

0.3.

具体频率根据客户需要生产
另可根据客户需要订制
